نصب تجهیزات ایمنی
- پیش از انجام هرگونه کاری بر روی ابزار الکتریکی، دوشاخه اتصال آنرا از داخل پریز برق بیرون بکشید.
تذکر: در صورت شکستن صفحه ساب در حین کار با دستگاه و یا آسیب دیدن ابزارگیر دستگاه در محل حفاظ ایمنی و یا آسیب دیدن ابزار برقی، باید ابزار برقی بلافاصله به دفتر خدمات پس از فروش فرستاده شود. آدرس مربوطه را از قسمت "خدمات و مشاوره به مشتریان" اقتباس نمائید.
قاب محافظ سایش‌کاری

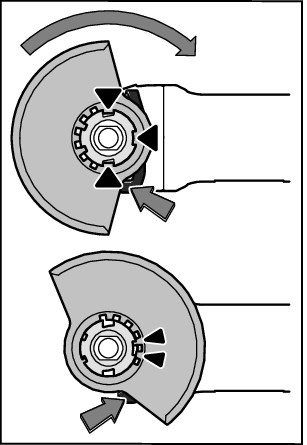

قاب محافظ (6) را در قرارگاه ابزار الکتریکی قرار دهید تا پین های کد قاب محافظ با قرارگاه مطابق شود. اهرم باز کردن قفل(1) را فشار دهید و آن را نگهدارید.
قاب محافظ (6) را روی گلوی محور دستگاه قرار دهید تا تسمه قاب محافظ روی فلانژ ابزار برقی بنشیند و قاب محافظ را بچرخانید تا به طور محسوس جابیافتد.
حالت قرار گرفتن قاب محافظ (6)را با شرایط مراحل کاری وفق دهید.اهرم آزادکننده (1) را به بالا برانید و قاب محافظ (6) را به حالت دلخواه برانید.
- قاب محافظ (6) را همواره طوری تنظیم کنید که هر دو بادامک اهرم آزادسازی (1) در شیارهای مربوط به قاب محافظ (6) جا بیفتند.
- قاب محافظ (6)را طوری تنظیم کنید که از جهش جرقه به طرف کاربر جلوگیری کند.
- قاب محافظ (6) نباید فقط با حرکت اهرم آزادکننده (1) بچرخد! در غیر اینصورت نباید به هیچ عنوان از ابزار برقی استفاده کرد و باید آن را نزد نمایندگی برد.
نکته: پین‌های کد قاب محافظ (6) نشان دهنده این است که تنها قاب محافظ متناسب با ابزار برقی قابل نصب است.
برش با قاب محافظ
- هنگام برشکاری همواره ابزار سایش نصب شده را با قاب محافظ برشکاری (8) بکار برید.
- هنگام برش سنگ، باید دستگاه مکنده مناسب را تعبیه کرد.
قاب محافظ برشکاری (8) همانند قاب محافظ سایش‌کاری (6) نصب می شود.
قاب مکنده جهت برش با ریل راهنما
قاب محافظ برشکاری با ریل محافظ (17) همانند قاب محافظ سایش‌کاری (6) نصب می شود.
دسته کمکی
- از ابزار بادی تنها با دسته ی کمکی (5) استفاده کنید.
دسته کمکی (5) را با توجه به نوع کار، در سمت راست یا چپ سر دستگاه بپیچانید.
حفاظ دست
- هموار برس کاسه ای/برس تخت (14) یا سرمته الماسه (19) را با حفاظ دست (13) نصب کنید.
حفاظ دست (13) را به دسته کمک (5) نصب کنید.
