工作循环数据

在<循环数据>选项卡中，您可以找到以下信息：

(j)

所选工作循环的压力曲线

(k)

用于选择某个工作循环的日历

(l)

在<计数器>下，您能找到所标记日期的待选工作循环编号。

(m)

在<工具循环数据>下，您能找到所选工作循环的以下信息：

  • <计数器>：工作循环编号
  • <日期/时间>：已在该时间点上执行工作循环
  • <循环时间 [s]>：工作循环总时长（单位：秒）
  • <目标压力 [bar]>或<目标压力 [psi]>：电动工具的目标压力（采用所选度量单位）
  • <最大压力 [bar]>或<最大压力 [psi]>：在工作循环中所达到的最大压力（采用所选度量单位）
  • <芯片温度 [°C]>或<芯片温度 [°F]>：工作循环期间，电动工具电子系统的温度（采用所选度量单位）
  • <电池电压 [V]>：工作循环期间，电动工具充电电池的最大电压（单位：伏特）
  • <错误信息>：如果在工作循环期间出现错误信息，这些信息会显示在这里。

(n)

用于创建多个工作循环报告的按钮

(o)

用于创建所显示工作循环报告的按钮

在日历中选择您需要查看其信息的工作循环的日期。至少保存了一个工作循环的日期采用橙色背景。所选日期采用蓝色背景。

一旦选择某个日期，将在<计数器>下显示在这一天执行的工作循环的连续编号。显示其压力曲线(j)和工具循环数据(m)的所选工作循环采用蓝色背景。

您可以将所有显示的关于所选工作循环及压力曲线的信息保存为PDF文件。

选择用于当前所显示工作循环数据的<单次报告>(o)。

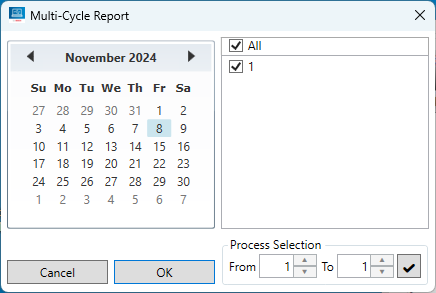

选择<多周期报告>(n)时，另一个菜单自行打开：

在日历中选择您希望创建报告的日期。所选日期采用蓝色背景。之后，请标记所有您希望创建报告的工作循环的编号。用<OK>确认选择，以便保存多周期报告。

您也可以用另一种方式进入菜单<多周期报告>，即在<文件>（文件）下选择<报告>子菜单。
