Данные о рабочем цикле

В закладке <Данные о циклах> приводится следующая информация:

(j)

Кривая давления в выбранном рабочем цикле

(k)

Календарь для выбора рабочего цикла

(l)

В поле <Счётчик> отображаются порядковые номера доступных для выбранной даты рабочих циклов.

(m)

В поле <Данные о циклах инструмента> содержится следующая информация о выбранном рабочем цикле:

  • <Счётчик>: номер рабочего цикла
  • <Дата/Время>: время, в которое выполнялся рабочий цикл
  • <Продолжительность цикла [с]>: общая продолжительность рабочего цикла (в секундах)
  • <Целевое давление [бар]> или <Целевое давление [psi]>: целевое давление электроинструмента (в выбранных единицах измерения)
  • <Максимальное давление [бар]> или <Максимальное давление [psi]>: максимальное давление, достигнутое в рабочем цикле (в выбранных единицах измерения)
  • <Температура микросхемы [°C]> или <Температура микросхемы [°F]>: температура электроники электроинструмента во время рабочего цикла (в выбранных единицах измерения)
  • <Напряжение батареи [V]>: максимальное напряжение аккумулятора электроинструмента во время рабочего цикла (в вольтах)
  • <Сообщения об ошибках>: если во время рабочего цикла появлялись сообщения об ошибках, они отображаются здесь.

(n)

Кнопка создания отчета для нескольких рабочих циклов

(o)

Кнопка создания отчета для отображаемого рабочего цикла

В календаре выберите дату рабочего цикла, информацию о котором вы хотите просмотреть. Дни, в которые был сохранен хотя бы один рабочий цикл, выделены оранжевым цветом. Выбранная дата выделяется синим цветом.

После выбора даты в поле <Счётчик> появляются порядковые номера выполненных в этот день рабочих циклов. Выбранный рабочий цикл, для которого отображаются кривая давления (j) и данные рабочей кривой (m), выделяется синим цветом.

Вы можете сохранить всю отображаемую информацию о выбранном рабочем цикле, включая кривую давления, в виде PDF-файла.

Выберите <Отчёт> (o) для данных текущего отображаемого рабочего цикла.

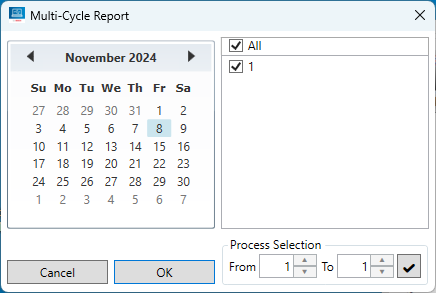

При выборе <Отчёт о нескольких циклах> (n) открывается дополнительное меню:

В календаре выберите дату, для которой вы хотите создать отчет. Выбранная дата выделяется синим цветом. Затем выберите номера всех рабочих циклов, для которых вы хотите создать отчет. Подтвердите выбор нажатием <OK>, чтобы сохранить отчет о нескольких циклах.

Меню <Отчёт о нескольких циклах> также можно вызвать по пути <Файл> – подменю <Отчёт>.
