Gegevens van de werkcycli

Op het tabblad <Cycledata> vindt u de volgende informatie:

(j)

Drukcurve van de geselecteerde werkcyclus

(k)

Kalender voor het selecteren van een werkcyclus

(l)

Onder <Teller> vindt u de nummering van de werkcycli die u voor de gemarkeerde datum kunt selecteren.

(m)

Onder <Gereedschapscycledata> vindt u de volgende informatie over de geselecteerde werkcyclus:

  • <Teller>: nummer van de werkcyclus
  • <Datum/Tijd>: tijdstip waarop de werkcyclus werd uitgevoerd
  • <Cycleduur [s]>: totale duur van de werkcyclus (in seconden)
  • <Doeldruk [bar]> of <Doeldruk [psi]>: doeldruk van het elektrische gereedschap (in de gekozen maateenheid)
  • <Maximale druk [bar]> of <Maximale druk [psi]>: maximale in de werkcyclus bereikte druk (in de gekozen maateenheid)
  • <Chiptemperatuur [°C]> of <Chiptemperatuur [°F]>: temperatuur van de elektronica van het elektrische gereedschap tijdens de werkcyclus ( in de gekozen maateenheid)
  • <Accuspanning [V]>: maximale spanning van de accu van het elektrische gereedschap tijdens de werkcyclus (in volt)
  • <Foutmeldingen>: als er zich tijdens de werkcyclus foutmeldingen voordeden, zijn deze hier te zien

(n)

Knop voor het maken van een rapport over meerdere werkcycli

(o)

Knop voor het maken van een rapport over de weergegeven werkcyclus

Kies in de kalender de datum van de werkcyclus waarvan u de informatie wilt bekijken. Dagen waarop minimaal één werkcyclus werd opgeslagen, zijn oranje gemarkeerd. De geselecteerde datum wordt blauw gemarkeerd.

Zodra een datum werd geselecteerd, verschijnen onder <Teller> de volgnummers van de werkcycli die op deze dag werden uitgevoerd. De geselecteerde werkcyclus waarvan de drukcurve (j) en werkcurvegegevens (m) worden weergegeven, wordt blauw gemarkeerd.

U kunt alle getoonde informatie over de geselecteerde werkcyclus inclusief de drukcurve als PDF-bestand opslaan.

Kies <Enkel rapport> (o) voor de gegevens van de momenteel getoonde werkcyclus.

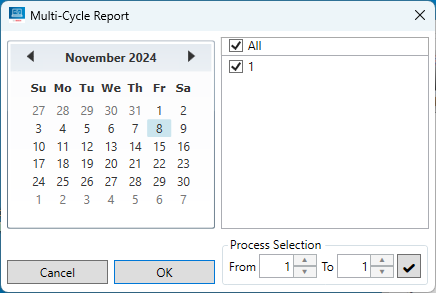

Bij het kiezen van <Meervoudig rapport> (n) wordt een ander menu geopend:

Kies in de kalender de datum waarvoor u het rapport wilt maken. De geselecteerde datum wordt blauw gemarkeerd. Markeer vervolgens de nummers van alle werkcycli waarvoor u het rapport wilt maken. Bevestig de selectie met <OK> om het meervoudig rapport op te slaan.

U kunt het menu <Meervoudig rapport> ook bereiken wanneer u onder <Bestand> het submenu <Rapport> kiest.
