Dati dei cicli di lavoro

Nella scheda <Dati ciclo> sono disponibili le seguenti informazioni:

(j)

Curva pressione del ciclo di lavoro selezionato

(k)

Calendario per la selezione di un ciclo di lavoro

(l)

In <Contatore> è riportato il numero dei cicli di lavoro disponibili per la selezione per la data indicata.

(m)

In <Dati ciclo dell'utensile> sono presenti informazioni sul ciclo di lavoro selezionato:

  • <Contatore>: numero del ciclo di lavoro
  • <Data/Ora>: momento in cui è stato eseguito il ciclo di lavoro
  • <Tempo del ciclo [s]>: durata totale del ciclo di lavoro (in secondi)
  • <Pressione target [bar]> o <Pressione target [psi]>: pressione target dell'elettroutensile (nell'unità di misura selezionata)
  • <Pressione massima [bar]> o <Pressione massima [psi]>: pressione massima raggiunta nel ciclo di lavoro (nell'unità di misura selezionata)
  • <Temperatura del chip [°C]> o <Temperatura del chip [°F]>: temperatura dell'elettronica dell'elettroutensile durante il ciclo di lavoro (nell'unità di misura selezionata)
  • <Tensione della batteria [V]>: tensione massima della batteria dell'elettroutensile durante il ciclo di lavoro (in volt)
  • <Messaggi di errore>: se si sono presentati messaggi di errore durante il ciclo di lavoro, essi vengono visualizzati qui.

(n)

Pulsante per creare un report relativo a diversi cicli di lavoro

(o)

Pulsante per creare un report relativo al ciclo di lavoro visualizzato

Nel calendario selezionare la data del ciclo di lavoro di cui si desiderano vedere le informazioni. I giorni in cui è stato salvato almeno un ciclo di lavoro sono evidenziati in arancione. La data selezionata è evidenziata in blu.

Dopo aver selezionato una data, in <Contatore> vengono visualizzati i numeri progressivi dei cicli di lavoro eseguiti nel giorno in questione. Il ciclo di lavoro selezionato di cui vengono visualizzati la curva pressione (j) e i dati ciclo dell'utensile (m) viene evidenziato in blu.

È possibile salvare tutte le informazioni visualizzate relative al ciclo di lavoro selezionato (incl. la curva pressione) in formato PDF.

Selezionare <Report singolo> (o) per i dati del ciclo di lavoro attualmente selezionato.

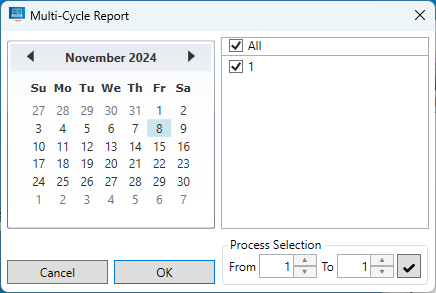

Selezionando <Report multiplo> (n) si apre un altro menu:

Nel calendario selezionare la data per cui si desidera creare il report. La data selezionata è evidenziata in blu. Contrassegnare poi i numeri di tutti i cicli di lavoro per cui si desidera creare il report. Confermare la selezione con <OK> per salvare il report multiplo.

È possibile accedere al menu <Report multiplo> anche selezionando il sottomenu <Report> in <File>.
