Données des cycles de travail

L’onglet <Données de cycle> donne accès aux informations suivantes :

(j)

Courbe de pression du cycle de travail sélectionné

(k)

Calendrier pour la sélection d’un cycle de travail

(l)

<Compteur> contient les numéros des cycles de travail sélectionnables pour la date indiquée.

(m)

L’onglet <Données de cycle de l'outil> donne accès aux informations suivantes relatives au cycle de travail sélectionné :

  • <Compteur> : numéro du cycle de travail
  • <Date/Heure> : date et heure auxquelles le cycle de travail a été effectué
  • <Durée du cycle [s]> : durée totale du cycle de travail (en secondes)
  • <Pression cible [bar]> ou <Pression cible [psi]> : pression cible de l’outil électroportatif (dans l’unité choisie)
  • <Pression maximale [bar]> ou <Pression maximale [psi]> : pression maximale atteinte lors du cycle de travail (dans l’unité choisie)
  • <Température de la puce [°C]> ou <Température de la puce [°F]> : température de la partie électronique de l’outil électroportatif pendant le cycle de travail (dans l’unité choisie)
  • <Tension de la batterie [V]> : tension maximale de la batterie de l’outil électroportatif pendant le cycle de travail (en Volt)
  • <Messages d'erreur> : ici apparaissent les messages d’erreur générés pendant le cycle de travail.

(n)

Bouton pour la création d’un rapport regroupant plusieurs cycles de travail

(o)

Bouton pour la création d’un rapport sur le cycle de travail affiché

Sélectionnez dans le calendrier la date du cycle de travail dont vous souhaitez voir les informations. Les jours où au moins un cycle de travail a été mémorisé sont surlignés en orange. La date choisie est surlignée en bleu.

Après la sélection d’une date apparaissent sous <Compteur> les numéros correspondant aux cycles de travail effectués à cette date. Le cycle de travail sélectionné, dont on voit la courbe de pression (j) et les données (m), est surligné en bleu.

Vous pouvez mémoriser sous forme de fichier PDF toutes les informations relatives au cycle de travail sélectionné, y compris la courbe de pression.

Pour mémoriser les données du cycle de travail actuel, sélectionnez <Rapport unique> (o).

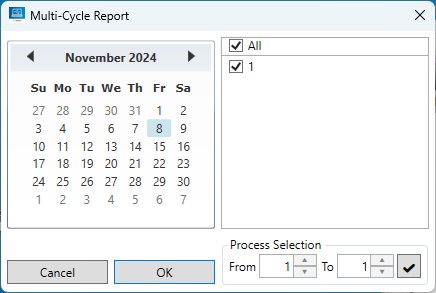

La sélection de <Rapport multi-cycles> (n) fait apparaître la fenêtre suivante :

Sélectionnez dans le calendrier la date pour laquelle vous souhaitez créer un rapport. La date choisie est surlignée en bleu. Cochez ensuite les numéros des cycles de travail devant figurer dans le rapport. Validez la sélection avec <OK> pour mémoriser le rapport multi-cycles.

Vous pouvez aussi accéder au menu <Rapport multi-cycles> en sélectionnant sous <Fichier> le sous-menu <Rapport>.
