Datos de los ciclos de trabajo

En la pestaña <Datos de ciclo> encontrará las siguientes informaciones:

(j)

Curva de presión del ciclo de trabajo seleccionado

(k)

Calendario para la selección de un ciclo de trabajo

(l)

Bajo <Contador> encontrará la numeración de los ciclos de trabajo disponibles para la fecha seleccionada.

(m)

Bajo <Datos de ciclo de la herramienta> encontrará las siguientes informaciones sobre el ciclo de trabajo seleccionado:

  • <Contador>: Número del ciclo de trabajo
  • <Fecha/Hora>: Momento en el que se realizó el ciclo de trabajo
  • <Duración del ciclo [s]>: Duración total del ciclo de trabajo (en segundos)
  • <Presión objetivo [bar]> o <Presión objetivo [psi]>: Presión objetivo de la herramienta eléctrica (en la unidad de medida seleccionada)
  • <Presión máxima [bar]> o <Presión máxima [psi]>: Presión máxima alcanzada en el ciclo de trabajo (en la unidad de medida seleccionada)
  • <Temperatura del chip [°C]> o <Temperatura del chip [°F]>: Temperatura de la electrónica de la herramienta eléctrica durante el ciclo de trabajo (en la unidad de medida seleccionada)
  • <Voltaje de la batería [V]>: Tensión máxima del acumulador de la herramienta eléctrica durante el ciclo de trabajo (en voltios)
  • <Mensajes de error>: Si se han generado mensajes de error durante el ciclo de trabajo, éstos se muestran aquí.

(n)

Botón para crear un informe para varios ciclos de trabajo

(o)

Botón para crear un informe sobre el ciclo de trabajo visualizado

En el calendario, seleccione la fecha del ciclo de trabajo cuyas informaciones desea consultar. Los días en los que se ha guardado al menos un ciclo de trabajo aparecen resaltados en naranja. La fecha seleccionada aparece resaltada en azul.

Tan pronto como se haya seleccionado una fecha, aparecerán en <Contador> los números correlativos de los ciclos de trabajo realizados ese día. El ciclo de trabajo seleccionado, su curva de presión (j) y los datos de curvas de trabajo (m) que se muestran, aparece resaltado en azul.

Puede guardar todas las informaciones mostradas sobre el ciclo de trabajo seleccionado, inclusive la curva de presión, como archivo PDF.

Seleccione <Informe único> (o) para los datos del ciclo de trabajo visualizado actualmente.

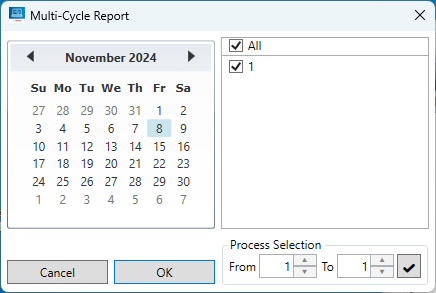

En caso de seleccionar <Informe de múltiples ciclos> (n) se abre otro menú:

En el calendario, seleccione la fecha para la cual desea crear el informe. La fecha seleccionada aparece resaltada en azul. A continuación, marque los números de todos los ciclos de trabajo para los que desea crear el informe. Confirme la selección con <OK>, para guardar el informe múltiple.

También puede acceder al menú <Informe de múltiples ciclos>, si en <Archivo> selecciona el submenú <Informe>.
